Актаком DSO-Soft — программное обеспечение

Программное обеспечение Актаком DSO-Soft предназначено для анализа сигналов полученных от осциллографа, их сохранения и печати.

Актаком DSO-Soft предназначено для подключения осциллографов Актаком АСК-2034, АСК-2067, АСК-2167, АСК-6022, АОС-2182, АОС-2282, а также осциллографов-мультиметров (в режиме осциллографа) Актаком АСК-2018, АСК-2028, АСК-2068 и АСК-2108 к персональному компьютеру.

Подключение вышеуказанных приборов к ПК может производиться по двум интерфейсам:

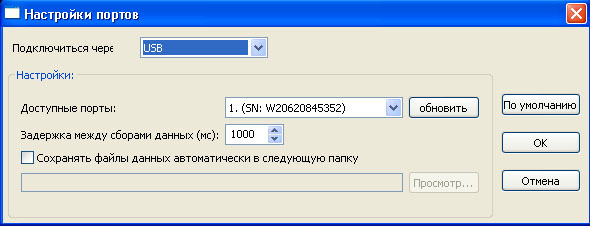

• USB интерфейс

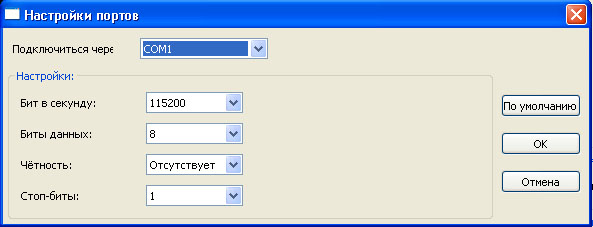

• RS-232 интерфейс

Программное обеспечение Актаком DSO-Soft позволяет сохранять полученные данные в двух форматах: графическом Bitmap *.bmp или векторном формате *.bin. Только векторный формат *.bin может быть в дальнейшем загружен и обработан в данном программном обеспечении. Формат *.bmp можно просмотреть через другое программное обеспечение, поддерживающее данный тип файла, например, графический редактор.

Актаком DSO-Soft позволяет также получать данные:

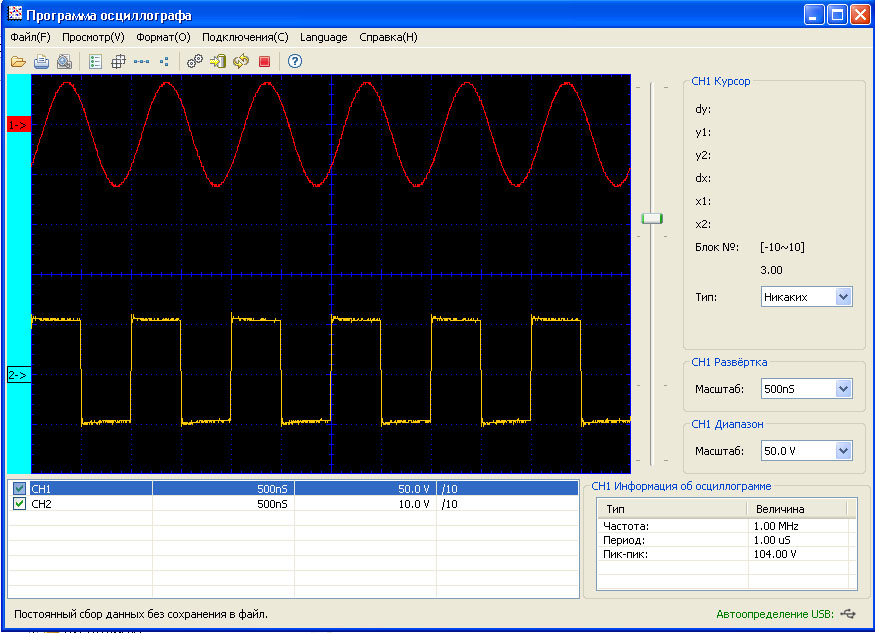

• в обычном режиме (формат Y-T). В режиме "Y-T" по оси Y отображается амплитуда сигнала, а ось Х является временной. Пользователь может изменить коэффициент горизонтальной развертки от 5 нс до 100 с, а коэффициент вертикального отклонения - от 20 мВ до 50 В.

• режиме X-Y (фигуры Лиссажу) Режим XY отображает зависимость значения CH2 по оси Y от значения CH1 по оси X в виде таблицы данных.
• в табличной форме и сохранение данных, как текстовый файл с расширением *.txt или файл с расширением *.xls

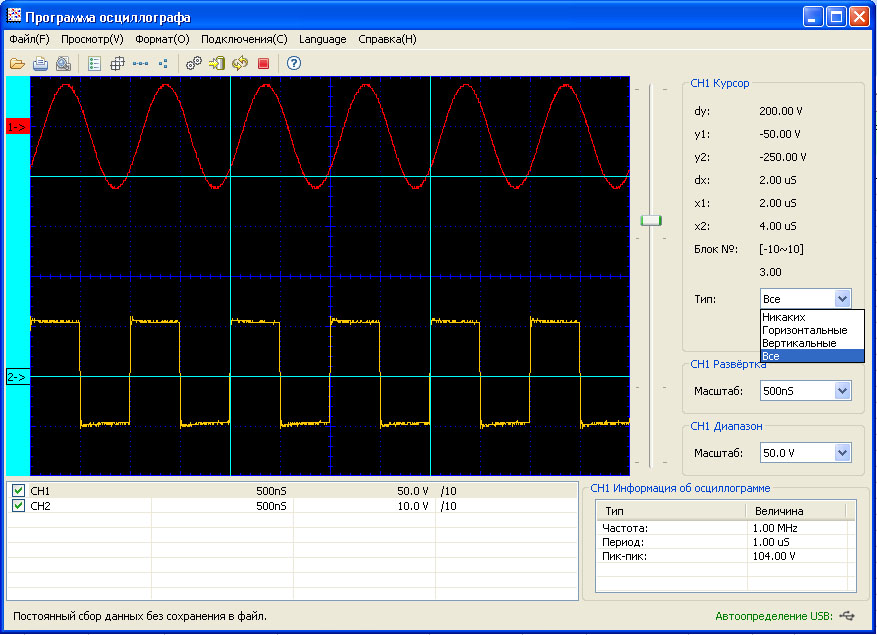

В области «Курсор» можно выбрать 4 различных типа представления курсоров:

• «Никаких». Линии курсоров не отображаются в окне осциллограмм
• «Горизонтальные». В окне осциллограмм отображаются две горизонтальные линии курсоров для измерения параметров сигнала по напряжению.
• «Вертикальные». В окне осциллограмм отображаются две вертикальные линии курсоров для измерения параметров сигнала во временной области.
• «Все». Отображаются и горизонтальные и вертикальные курсоры. Действия аналогичны пунктам «Горизонтальные» и «Вертикальные».

Дополнительно, пользователь может изменить и эргономические характеристики отображения информации: цвет сетки, цвет фона, цвет осциллограммы, включить/выключить сетку, отображать сигнал в виде точек или в векторном виде.

Кроме того, пользователь может передвигать осциллограмму по вертикали или горизонтали
